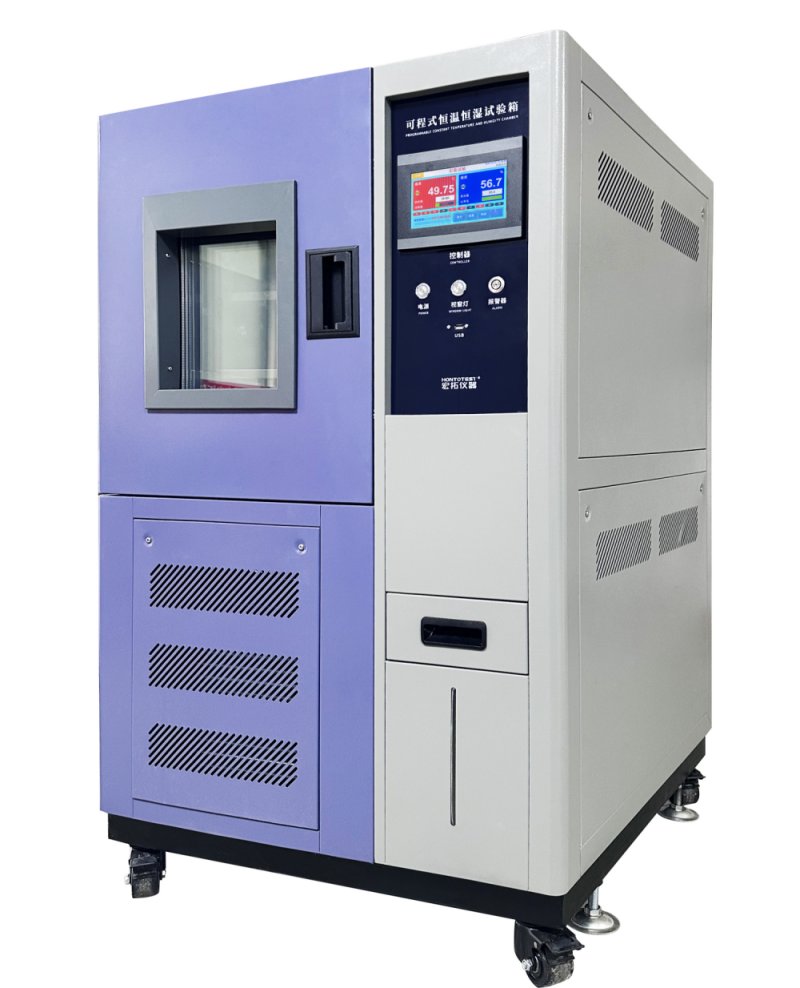

可程式恒溫恒濕試驗箱
一、產品型號： HT-TW系列
二、產品應用：
本產品主要為航天、航空、石油、化工、軍事、汽車（摩托車）、船舶、電子、通訊等科研及生產單位提供溫濕度變化環境，供用戶對整機（或部件）、電器、儀器、材料等作溫濕度試驗，以便考核試品的適應性或?qū)υ嚻返男袨樽鞒鲈u價，是新產品研制、樣機試驗、產品合格鑒定試驗全過程的重要試驗手段。
三、產品特點：
1、試驗系統結構設計合理，制造工藝規范，外觀美觀、大方。
2、該試驗箱主要功能元器件均采用品牌配置、技術原理可靠、工作噪音低、節能效果好，其性能可替代國外同類產品。
3、零部件的配套與組裝匹配性好，主要功能元器件均采用原裝進口件，提高了產品的安全性和可靠性，能保證用戶長時間、高頻率的使用要求。
4、設備具有良好的操作性、維護性、良好的溫度穩定性及持久性、良好的安全性能、不污染環境及危害人身健康。
四、依據標準：
參照GB2423[1].02高溫試驗方法、GB2423[1].01低溫試驗方法、GB2423[1].03恒定濕熱試驗方法、GB2423[1].04交變濕熱試驗方法相應技術條件制造》
五、滿足試驗方法：
GB/T2423.1(IEC60068-2-1) 低溫試驗方法 Ab
GB/T2423.2(IEC60068-2-2) 高溫試驗方法Bb
GJB150.4 低溫試驗
GJB150.3 高溫試驗
GB/T2423.3(IEC60068-2-78)恒定濕熱試驗方法Cab
GB/T2423.4(IEC60068-2-30) 交變濕熱試驗方法Db
GJB150.9 濕熱試驗
（每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源濕、熱負載）安全保護裝置：
工作室超溫保護 | 加熱器短路保護 | 安全可靠的接地裝置 |
加濕器短路保護 | 風機過載保護 | 壓縮機超壓保護 |
壓縮機過載保護 | 斷水/缺水保護 | 漏電保護 |
恒溫恒濕配置清單： | ||
制冷系統： | 材料名稱 | 數量 |
壓縮機 | 泰康（法國） | 1臺 |
冷凝器 | 鰭片式配進散熱風機（科威力） | 1臺 |
蒸發器 | 定制 | 1臺 |
膨脹閥 | Danfoss/Honeywell（丹麥） | 2套 |
電磁閥 | FDF（三花） | 2套 |
電磁閥 | FDF（三花） | 2套 |
壓力控制器 | Danfoss (丹麥） | 1套 |
油分離器 | S-4004（臺灣金錢） | 1套 |
過濾器 | EMERSON (愛默森） | 1套 |
制冷劑：R404A | Honeywell （美國） | 適量 |
銅管等雜件 | 臺順 （臺灣） | 1套 |
測控系統： | 材料名稱 | 數量 |
溫濕度控制儀表： | TEMI880（韓國）彩屏觸摸 | 1套 |
開關電源（漏電保護） | DZ47LE（正泰） | 1套 |
控制開關面板 | 定制 | 1套 |
加熱器保護 | 臺德（臺灣） | 1套 |
變壓器 | 定制 | 1套 |
超溫保護儀表； | EGO（正泰） | 1套 |
溫度傳感器； | Pt100 | 2套 |
濕度傳感器 | Pt100 | 1套 |
接觸器 | CJX2（正泰） | 2套 |
固態繼電器 | SSR（臺灣陽明） | 3套 |
延時繼電器 | ANV（臺灣陽明） | 2套 |
中間繼電器 | 奧姆龍（日本） | 若干 |
加熱棒 | 1 Kw（定做） | 2條 |
加濕管 | 1Kw（定做） | 1套 |
聲光報警 | 臺安（臺灣） | 1套 |
熒光燈鎮流器 | 德國 | 1套 |
五、安裝使用條件：
5.1 設備周圍環境條件
5.1.1環境溫度：5—35℃
5.1.2環境濕度：≤85%R.H
5.1.3保證性能的環境條件：（確保降溫速率及極限溫度）
采用風冷冷卻方式：環境溫度：≤25℃
5.1.4 大氣壓力：86 ～ 106KPa；
5.1.5 空氣質量：無高濃度粉塵及腐蝕性氣體，無易燃易爆氣體；
5.1.6 地面要求：平整，無強振動；
5.1.7設備加濕用水采用蒸餾水或去離子水；
5.2 空間條件： 為了安裝，調試，操作，維修方便，請按下列要求的空間位置來擺放設備。
5.2.1 試驗箱體距房間四周至少應留有不小于500mm空間；
5.2.2 設備開箱門處應留有箱門正常開關的空間；
5.3 設備供電條件
5.3.1 頻率及誤差：50±0.5Hz；
5.3.2 電壓及誤差：AC 220V±10%V；
5.3.3 總開關：要求選用獨立的空間
漏電/突波防止保護 | 臺安漏電斷路器漏電保護FUSE . RC 電子式突波防止保護. |
溫度感知器(Sensor) | 斷路或短路( + - OVER ) |
第一層高/低溫超溫 | 保護運轉控制溫度高、低溫過溫保護設定 |
故障檢知控制接口 | 外部故障自動偵測保護裝置 |
第二層高溫超溫 | 保護電子式高溫超溫保護裝置 |
第三層高溫超溫 | 保護高溫超溫保護裝置 |
壓縮機保護 | 冷媒壓力保護及過負載保護裝置 |
擴充保護裝置 | 預留二組故障檢知輸入擴充保護裝置使用 |
故障異常保護故障 | 異常發生時切斷控制電源及故障原因指示與警報輸出信號. |
動態高低溫保護 | 配合設定條件動態調整高低溫保護值 |
常溫保護 | 停機后機臺待測品＆測試區自動降常溫保護 |
六、規格參數：
型號 | HT-TW80 | HT-TW150 | HT-TW225 | HT-TW408 | HT-TW800 | HT-TW1000 |
產品容積 | 80L | 150L | 225L | 408L | 800L | 1000L |
內箱規格 （寬*高*深mm） | 400*500*400 | 500*600*500 | 500*750*600 | 600*850*800 | 1000*1000*800 | 1000*1000*1000 |
外箱規格 （寬*高*深mm） | 920*1360*970 | 1020*1450*1070 | 1020*1610*1180 | 1120*1710*1290 | 1500*1840*1290 | 1500*1840*1470 |
重量 | 200 | 250 | 300 | 400 | 600 | 700 |
測試環境條件 | 環境溫度為+5~+28℃、相對濕度≤85%、試驗箱內無試樣條件下 | |||||
測試方法 | GB/T 5170.2-2008 溫度試驗設備；GB/T 5170.5-2008 濕熱試驗設備 | |||||
溫度范圍 | （ ）℃～+150℃【低溫范圍：0℃、-20℃、-40℃、-70℃】 | |||||
控制精度 | 溫度：±0.2℃ 濕度：±2.5%（指控制器設定值和控制器實測值之差） | |||||
溫度波動度 | ≤0.5℃（溫度波動度為中心點實測最高溫度和最低溫度之差的一半） | |||||
溫度誤差 | ≤±1℃（工作室溫度控制器顯示值的平均溫度減去中心點實測的平均溫度） | |||||
溫度均勻度 | ≤2.0℃（溫度均勻度為每次測試中實測最高溫度和最低溫度之差的算術平均值） | |||||
升溫時間 | 3℃/min（非線性空載） | |||||
降溫時間 | 0.75~1℃/min（非線性空載） | |||||
濕度范圍 | （20～98）%RH（參照溫濕度可控制范圍圖，無有源濕、熱負載）（僅濕熱型參考） | |||||
（僅濕熱型） | ±2.5%RH（僅濕熱型參考） | |||||
工作噪音 | A聲級≤70dB(A) | |||||
制 冷 劑 | R404a/R23（臭氧耗損指數均為0，R23為復疊式制冷系統采用） | |||||
設定方式 | 5.7英寸觸摸屏方式輸入, 中英文菜單 | |||||
程序容量 | 1.程序：最大100組 2.段數：最大10000段 3.循環數：最大可無限循環 | |||||
曲線記錄功能 | 具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為180天(當采樣周期為60S時) | |||||
保溫圍護結構 | 1.外壁材料：優質沙面不銹鋼板（厚度1mm） 2.內壁材料：優質鏡面不銹鋼板（厚度1mm） 3.箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維（厚度100mm） | |||||
試驗箱標準配置
| 1.觀察窗：透明電熱膜中空鋼化玻璃1個（位于門上） 2.引線孔：φ50mm 1個（位于箱體左側） 3.門上備室內照明燈(高效長壽節能燈) 4.移動腳輪：4個 5.固定腳杯：4個（高度可調） 6.樣品架：不銹鋼樣品架2層，掛鉤8個，承重(均布):25kg/層 （箱內樣品累計總承載不超過：100kg） 7.測試紗布：1包（5片） 8.上位機通訊軟件光盤、U盤接口、RS23通訊接口、誤操作硬件鎖定LOCK、通訊線纜1條 | |||||
安全保護裝置 | 1.壓縮機過熱、過流、超壓保護，冷凝風機過熱保護。 2.加濕熱管干燒保護，水位異常保護，供水超時保護。 3.可調式超溫保護，空氣調節通道極限超溫保護，風機電機過熱保護。 4.總電源相序和缺相保護，過載及短路保護。 5.箱體多次開門造成制冷系統故障報警保護。 | |||||
供電條件 電源 | AC220V電源要求： 1.單相兩線+保護地線 2.電壓范圍：AC（220±20）V 3.頻率允許波動范圍：（50±0.5）Hz 4.保護地線接地電阻小于4Ω 5.要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用 | |||||
